PCB和系统设计平台
PCB and System Design Platform
产品介绍
BTD-ABS（Advanced Broadband Board Simulator）是比昂芯科技自主研发的高速链路信号、电源与多物理PCB验证平台，支持单芯片、 多芯粒RDL、package、PCB信号链路与PDN供电系统的高精度建模，拥有高性能有源仿真和S参数仿真，提供高效信号完整性(SI)和电源完整性(PI)分析，同时辅助射频分析和系统级SI/PI设计，集成光电混合仿真。BTD-ABS支持Windows和Linux操作系统。
主要特点

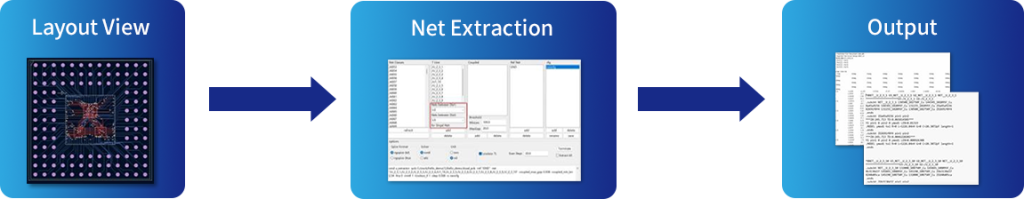

跨层级互连线提取
- 支持芯片、芯粒、封装和板级互连线提取
- 支持基于解析模型的快速提取
- 支持基于2.5D场求解器(FDM/FEM)的高精度提取
- Chiplet专用优化(芯粒间自动提取等)
- 多种文件格式输出(S参数, SPICE模型等)
- 多种可视化结果分析
主要特点
跨层级链路仿真
- 基于SPICE仿真或者测量数据的IBIS建模
- IBIS+AMI模型加载
- PRBS/PAM/PWL/PPM等信号生成
- 加载图形化模型界面及电路图编辑
- 支持多port S参数模型
- 支持SPICE传输线/RLC模型
- 多眼图探针
- 多种类后分析功能
主要特点
BTDSim高性能仿真引擎
常规电路仿真
- 稳态OP、DC
- 频域AC
- 瞬态TRAN
- 噪声NOISE
SI/PI仿真优化
- 支持行为级仿真
- 全面支持多端口S、Y、Z参数仿真
- 被动性 (passivity) 自动检测及增强技术
- SerDes/DDR专用仿真优化
射频电路分析
- 单/多tone谐波分析HB
- 射击牛顿法SHOOTING
- 周期性PAC、PXF、PNOISE
- 快速包络分析ENVL
仿真性能优化
- 电路自动分割
- CPU多线程/多进程并行加速
- 射频专用加速算法
波形显示
集成BTD Wave波形显示功能
- 浴缸图/BER图
- Contour图

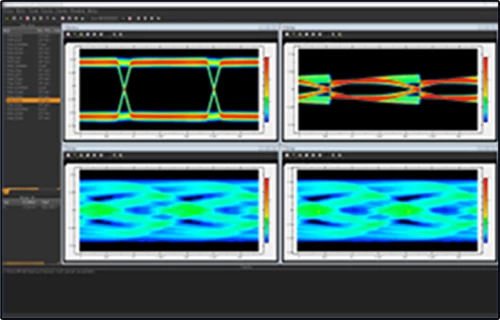

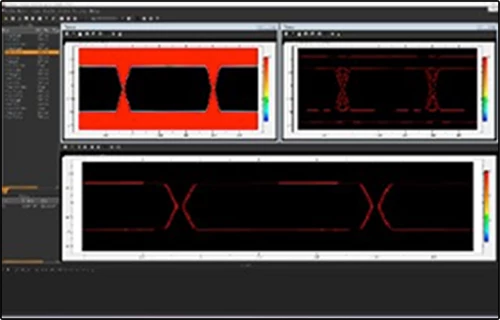

- 2D/3D多眼图显示

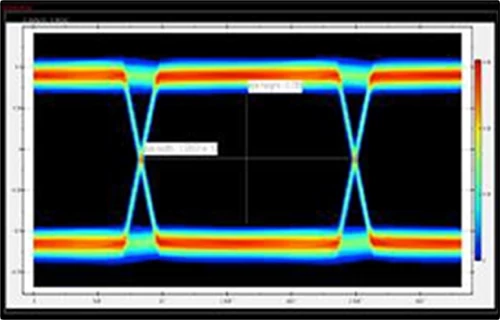

- 眼图自动测量

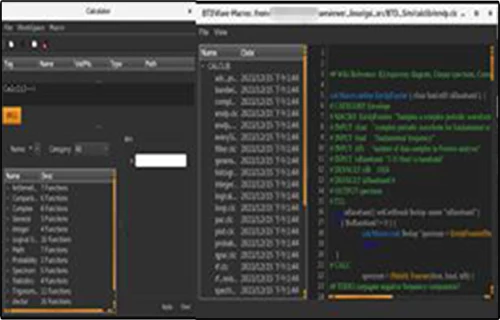

- 内置丰富计算器函数
- 支持用户自定义函数
点击按钮，一键获取 BTD-ABS 高速链路和光电混合仿真平台资料。
